这是 MVI 架构的第三篇，系列文章目录如下： Android 架构之 MVI 雏形 | 响应式编程 + 单向数据流 + 唯一可信数据源 Android 架构之 MVI 初级体 | Flow 替换 LiveData 重构数据链路 Android 架构之 MVI 完全体 | 重新审视 MVVM 之殇，PartialChange & Reducer 来拯救 Android 架构之 MVI 究极体 | 状态和事件分道扬镳，粘性不再是问题 其中第一篇剖析了 MVI 的概念，第二篇是 MVI 在项目实战中的初级应用，而这一篇将重构上篇的代码，以展示 MVI 的完全体。
MVI 架构有三大关键词：“唯一可信数据源”+“单向数据流”+“响应式编程”，以及一些关键概念，比如Intent,State。理解这些概念之后，能更轻松地阅读本文。（强烈建议从第一篇开始阅读） 引子在上一篇中，用 MVI 重构了“新闻流”这个业务场景。本篇在此基础上进一步拓展，引入 MVI 中两个重要的概念PartialChange和Reducer。 假设“新闻流”这个业务场景，用户可以触发如下行为： - 初始化新闻流
- 上拉加载更多新闻
- 举报某条新闻
在 MVVM 中，这些行为被表达为 ViewModel 的一个方法调用。在 MVI 中被称为意图Intent，它们不再是一个方法调用，而是一个数据。通常可被这样定义： sealed class FeedsIntent { data class Init(val type: Int, val count: Int) : FeedsIntent() data class More(val timestamp: Long, val count: Int) : FeedsIntent() data class Report(val id: Long) : FeedsIntent()}
这样做使得界面意图都以数据的形式流入到一个流中，好处是，可以用流的方式统一管理所有意图。更详细的讲解可以点击Android 架构之 MVI | 响应式编程 + 单向数据流 + 唯一可信数据源。 产品文档定义了所有的用户意图Intent，而设计稿定义了所有的界面状态State： data class NewsState( val data: List, // 新闻列表 val isLoading: Boolean, // 是否正在首次加载 val isLoadingMore: Boolean, // 是否正在上拉加载更多 val errorMessage: String, // 加载错误信息 toast val reportToast: String, // 举报结果 toast) { companion object { // 新闻流的初始状态 val initial = NewsState( data = emptyList(), isLoading = true, isLoadingMore = false, errorMessage = "", reportToast = "" ) }}

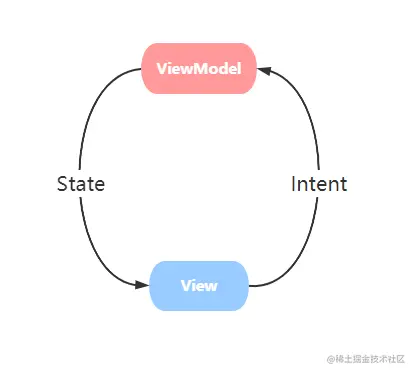

在 MVI 中，把界面的一次展示理解为单个 State 的一次渲染。相较于 MVVM 中一个界面可能被分拆为多个 LiveData，State 这种唯一数据源降低了复杂度，使得代码容易维护。 有了 Intent 和 State，整个界面刷新的过程就形成了一条单向数据流，如下图所示： MVI 就是用“响应式编程”的方式将这条数据流中的若干 Intent 转换成唯一 State。初级的转换方式是直接将 Intent 映射成 State，详细分析可以点击如何把业务代码越写越复杂？（二）| Flow 替换 LiveData 重构数据链路，更加 MVI。 PartialChange理论上 Intent 是无法直接转换为 State 的。因为 Intent 只表达了用户触发的行为，而行为产生的结果才对应一个 State。更具体的说，“上拉加载更多新闻”可能产生三个结果： - 正在加载更多新闻。
- 加载更多新闻成功。
- 加载更多新闻失败。

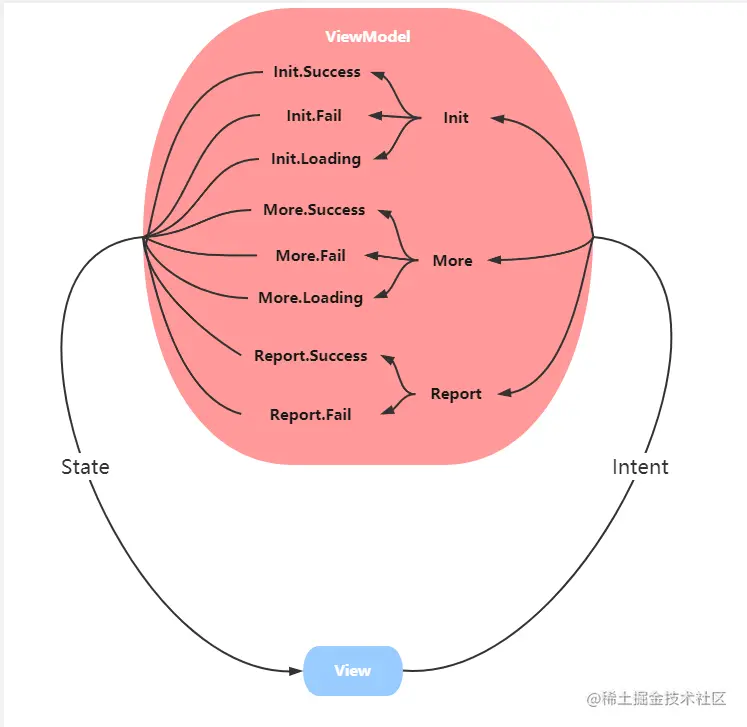

其中每一个结果都对应一个 State。“单向数据流”内部的数据变换详情如下： 每一个意图会产生若干个结果，每个结果对应一个界面状态。 上图看着有“很多条”数据流，但同一时间只可能有一条起作用。上图看着会在 ViewModel 内部形成各种 State，但暴露给界面的还是唯一 State。 因为所有意图产生的所有可能的结果都对应于一个唯一 State 实例，所以每个意图产生的结果只引起 State 部分字段的变化。比如 Init.Success 只会影响 NewsState.data 和 NewsState.isLoading。 在 MVI 框架中，意图 Intent 产生的结果称为部分变化PartialChange。 总结一下： - 数据流的起点是界面发出的意图（Intent），一个意图会产生若干结果，它们称为 PartialChange，一个 PartialChange 对应一个 State 实例。
- 数据流的终点是界面对 State 的观察而进行的一次渲染。
连续的状态界面展示的变化是“连续的”，即界面新状态总是由上一次状态变化而来。就像连环画一样，下一帧是基于上一帧的偏移量。 这种基于老状态产生新状态的行为称为Reduce，用一个 lambda 表达即是(oldState: State) -> State。 界面发出的不同意图会生成不同的结果，每种结果都有各自的方法进行新老状态的变换。比如“上拉加载更多新闻”和“举报新闻”，前者在老状态的尾部追加数据，而后者是在老状态中删除数据。 基于此，Reduce 的 lambda 可作如下表达：(oldState: State, change: PartialChange) -> State，即新状态由老状态和 PartialChange 共同决定。 通常 PartialChange 被定义成密封接口，而 Reduce 定义为内部方法： // 新闻流的部分变化sealed interface FeedsPartialChange { // 描述如何从老状态变化为新状态 fun reduce(oldState: NewsState): NewsState}
这是 PartialChange 的抽象定义，新闻流场景中，它应该有三个实现类，分别是 Init，More，Report。其中 Init 的实现如下： sealed class Init : FeedsPartialChange { // 在初始化新闻流流场景下，老状态如何变化成新状态 override fun reduce(oldState: NewsState): NewsState = // 对初始化新闻流能产生的所有结果分类讨论，并基于老状态拷贝构建新状态 when (this) { Loading -> oldState.copy(isLoading = true) is Success -> oldState.copy( data = news,//方便地访问Success携带的数据 isLoading = false, isLoadingMore = false, errorMessage = "" ) is Fail -> oldState.copy( data = emptyList(), isLoading = false, isLoadingMore = false, errorMessage = error ) } // 加载中 object Loading : Init() // 加载成功 data class Success(val news: List) : Init() // 加载失败 data class Fail(val error: String) : Init()}
初始化新闻流的 PartialChange 也被实现为密封的，密封产生的效果是，在编译时，其子类的全集就已经全部确定，不允许在运行时动态新增子类，且所有子类必须内聚在一个包名下。 这样做的好处是降低界面刷新的复杂度，即有限个 Intent 会产生有限个 PartialChange，且它们唯一对应一个 State。出 bug 的时候只需从三处找问题：1. Intent 是否发射？ 2. 是否生成了既定的 PartialChange？ 3. reduce 算法是否有问题？ 将 reduce 算法定义在 PartialChange 内部，就能很方便地获取 PartialChange 携带的数据，并基于它构建新状态。 用同样的思路，More 和 Report 的定义如下： sealed class More : FeedsPartialChange { override fun reduce(oldState: NewsState): NewsState = when (this) { Loading -> oldState.copy( isLoading = false, isLoadingMore = true, errorMessage = "" ) is Success -> oldState.copy( data = oldState.data + news,// 新数据追加在老数据后 isLoading = false, isLoadingMore = false, errorMessage = "" ) is Fail -> oldState.copy( isLoadingMore = false, isLoading = false, errorMessage = error ) } object Loading : More() data class Success(val news: List) : More() data class Fail(val error: String) : More()}sealed class Report : FeedsPartialChange { override fun reduce(oldState: NewsState): NewsState = when (this) { is Success -> oldState.copy( // 在老数据中删除举报新闻 data = oldState.data.filterNot { it.id == id }, reportToast = "举报成功" ) Fail -> oldState.copy(reportToast = "举报失败") } class Success(val id: Long) : Report() object Fail : Report()}
状态的变换Intent，PartialChange，Reduce，State 定义好了，是时候看看如何用流的方式把它们串联起来！ 总体来说，状态是这样变换的：Intent -> PartialChange -(Reduce)-> State 1. Intent 流入，State 流出class StateFlowActivity : AppCompatActivity() { private val newsViewModel by lazy { ViewModelProvider( this, NewsViewModelFactory(NewsRepo(this)) )[NewsViewModel::class.java] } // 将所有意图通过 merge 进行合流 private val intents by lazy { merge( flowOf(FeedsIntent.Init(1, 5)),// 初始化新闻 loadMoreFlow(), // 加载更多新闻 reportFlow()// 举报新闻 ) } // 将上拉加载更多转换成数据流 private fun loadMoreFlow() = callbackFlow { recyclerView.setOnLoadMoreListener { trySend(FeedsIntent.More(111L, 2)) } awaitClose { recyclerView.removeOnLoadMoreListener(null) } } // 将举报新闻转换成数据流 private fun reportFlow() = callbackFlow { reportView.setOnClickListener { val news = newsAdapter.dataList[i] as? News news?.id?.let { trySend(FeedsIntent.Report(it)) } } awaitClose { reportView.setOnClickListener(null) } } override fun onCreate(savedInstanceState: Bundle?) { super.onCreate(savedInstanceState) setContentView(contentView) // 订阅意图流 intents // Intent 流入 ViewModel .onEach(newsViewModel::send) .launchIn(lifecycleScope) // 订阅状态流 newsViewModel.newState // State 流出 ViewModel，并绘制界面 .collectIn(this) { showNews(it) } }}class NewsViewModel(private val newsRepo: NewsRepo) : ViewModel() { // 用于接收意图的 SharedFlow private val _feedsIntent = MutableSharedFlow() // 意图被变换为状态 val newState = _feedsIntent.map {} // 伪代码，省略了 将 Intent 变换为 State 的细节 // 将意图发送到流 fun send(intent: FeedsIntent) { viewModelScope.launch { _feedsIntent.emit(intent) } }}
界面可以发出的所有意图都被组织到一个流中，并且罗列在一起。intents流可以作为理解业务逻辑的入口。同时 ViewModel 提供了一个 State 流，供界面订阅。 2. Intent -> PartialChangeclass NewsViewModel(private val newsRepo: NewsRepo) : ViewModel() { private val _feedsIntent = MutableSharedFlow() // 供界面观察的唯一状态 val newState = _feedsIntent .toPartialChangeFlow() .flowOn(Dispatchers.IO) .stateIn(viewModelScope, SharingStarted.Eagerly,NewsState.initial) )}
各种 Intent 转换为 PartialChange 的逻辑被封装在toPartialChangeFlow()中： // NewsViewModel.kt// 将 Intent 流变换为 PartialChange 流private fun Flow.toPartialChangeFlow(): Flow = merge( // 过滤出初始化新闻意图并将其变换为对应的 PartialChange filterIsInstance().flatMapConcat { it.toPartialChangeFlow() }, // 过滤出上拉加载更多意图并将其变换为对应的 PartialChange filterIsInstance().flatMapConcat { it.toPartialChangeFlow() }, // 过滤出举报新闻意图并将其变换为对应的 PartialChange filterIsInstance().flatMapConcat { it.toPartialChangeFlow() },)
toPartialChangeFlow() 被定义为扩展方法。 filterIsInstance() 用于过滤出Flow中的子类型并分类讨论，因为每种 Intent 变换为 PartialChange 的方式有所不同。 最后用 merge 进行合流，它会将每个 Flow 中的数据合起来并发地转发到一个新的流上。merge + filterIsInstance的组合相当于流中的 if-else。 其中的 toPartialChangeFlow() 是各种意图的扩展方法： // NewsViewModel.ktprivate fun FeedsIntent.Init.toPartialChangeFlow() = flowOf( // 本地数据库新闻 newsRepo.localNewsOneShotFlow, // 网络新闻 newsRepo.remoteNewsFlow(this.type.toString(), this.count.toString()) ) // 并发合流 .flattenMerge() .transformWhile { emit(it.news) !it.abort } // 将新闻数据变换为成功或失败的 PartialChange .map { news -> if (news.isEmpty()) Init.Fail("no news") else Init.Success(news) } // 发射展示 Loading 的 PartialChange .onStart { emit(Init.Loading) }
该扩展方法描述了如何将 FeedsIntent.Init 变换为对应的 PartialChange。同样地，FeedsIntent.More 和 FeedsIntent.Report 的变换逻辑如下： // NewsViewModel.ktprivate fun FeedsIntent.More.toPartialChangeFlow() = newsRepo.remoteNewsFlow("news", "10") .map {news -> if(it.news.isEmpty()) More.Fail("no more news") else More.Success(it.news) } .onStart { emit(More.Loading) } .catch { emit(More.Fail("load more failed by xxx")) }private fun FeedsIntent.Report.toPartialChangeFlow() = newsRepo.reportNews(id) .map { if(it >= 0L) Report.Success(it) else Report.Fail} .catch { emit((Report.Fail)) }
3. PartialChange -(Reduce)-> State经过 toPartialChangeFlow() 的变换，现在流中流动的数据是各种类型的 PartialChange。接下来就要将其变换为 State： // NewsViewModel.ktval newState = _feedsIntent .toPartialChangeFlow() // 将 PartialChange 变换为 State .scan(NewsState.initial){oldState, partialChange -> partialChange.reduce(oldState)} .flowOn(Dispatchers.IO) .stateIn(viewModelScope, SharingStarted.Eagerly,NewsState.initial))
使用scan()进行变换： // 从 Flow 变换为 Flowpublic fun Flow.scan( initial: R, // 初始值 operation: suspend (accumulator: R, value: T) -> R // 累加算法): Flow = runningFold(initial, operation)public fun Flow.runningFold( initial: R, operation: suspend (accumulator: R, value: T) -> R): Flow = flow { // 累加器 var accumulator: R = initial emit(accumulator) collect { value -> // 进行累加 accumulator = operation(accumulator, value) // 向下游发射累加值 emit(accumulator) }}

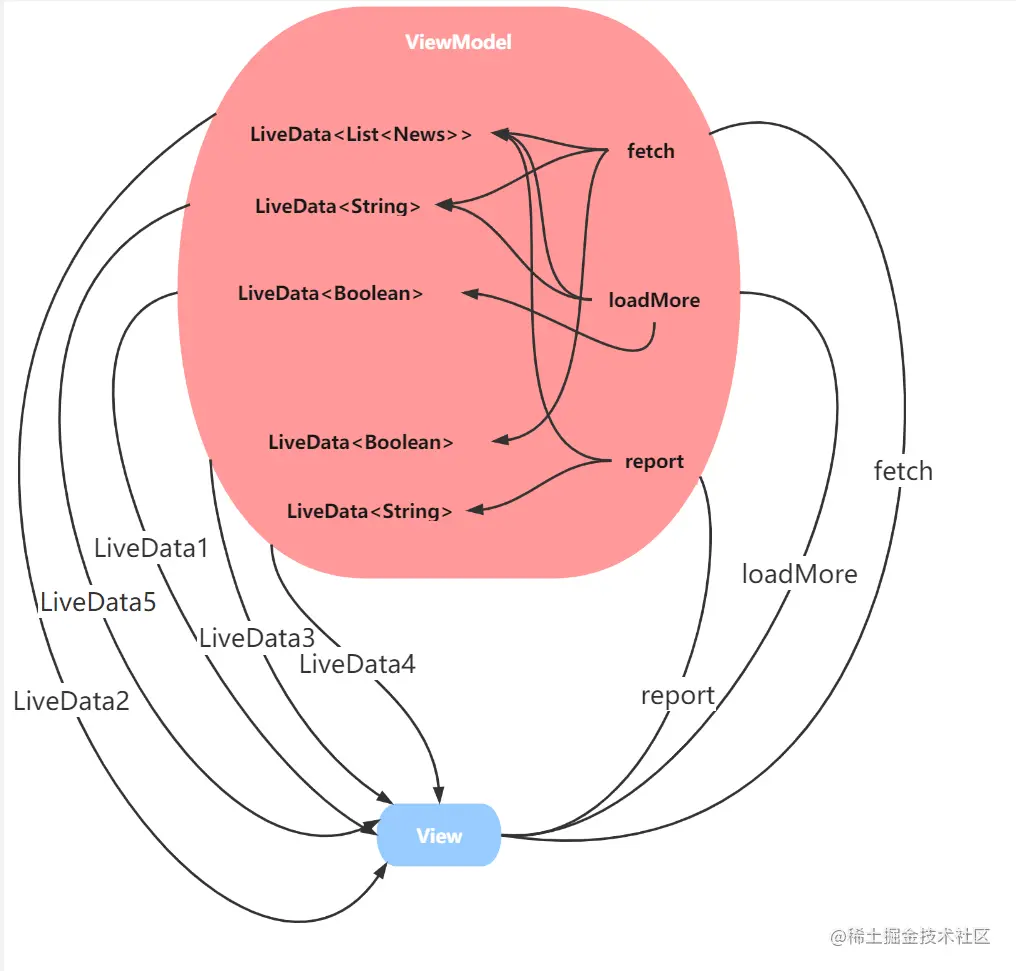

从 scan() 的签名看，是将一个流变换为另一个流，看似和 map() 相似。但它的变换算法是带累加的。用 lambda 表达为(accumulator: R, value: T) -> R。 这不正好就是上面提到的 Reduce 吗！即基于老状态和新 PartialChange 生成新状态。 MVVM 和 MVI 复杂度比拼就新闻流这个场景，用图来对比下 MVVM 和 MVI 复杂度的区别。 这张图表达了三种复杂度： - View 发起请求的复杂度：ViewModel 的各种方法调用会散落在界面不同地方。即界面向 ViewModel 发起请求没有统一入口。
- View 观察数据的复杂度：界面需要观察多个 ViewModel 提供的数据，这导致界面状态的一致性难以维护。
- ViewModel 内部请求和数据关系的复杂度：数据被定义为 ViewModel 的成员变量。成员变量是增加复杂度的利器，因为它可以被任何成员方法访问。也就是说，新增业务对成员变量的修改可能影响老业务的界面展示。同理，当界面展示出错时，也很难一下子定位到是哪个请求造成的。
再来看一下让人耳目一新的 MVI 吧： 完美化解上述三个没有必要的复杂度。 总之，用上 MVI 后，新需求不再破坏老逻辑，出 bug 了能更快速定位到问题。 敬请期待还有一个问题有待解决，那就是 MVI 框架下，刷新界面时持久性状态 State 和 一次性事件 Event 的区别对待。 在 MVVM 中，因为 LiveData 的粘性，导致一次性事件被界面多次消费。对此有多种解决方案。详情可点击LiveData 面试题库、解答、源码分析 但 MVI 的解题思路略有不同，限于篇幅原因，只能下回分析，欢迎持续关注~ 总结MVI 框架中用单向数据流来理解界面刷新。整个数据流中包含的数据依次如下：Intent，PartialChange，State 数据流的起点是界面发出的意图（Intent），一个意图会产生若干结果，它们称为 PartialChange，一个 PartialChange 对应一个 State 实例。 数据流的终点是界面对 State 的观察而进行的一次渲染。 MVI 就是用“响应式编程”的方式将单向数据流中的若干 Intent 转换成唯一 State。 MVI 强调的单向数据流表现在两个层面： - View 和 ViewModel 交互过程中的单向数据流：单个Intent流流入 ViewModel，单个State流流出 ViewModel。
- ViewModel 内部数据变换的单向数据流：Intent 变换为多个 PartialChange，一个 PartialChange 对应一个 State。
Talk is cheap, show me the code完整代码如下，也可以从这个地址克隆。 StateFlowActivity.ktclass StateFlowActivity : AppCompatActivity() { private val newsAdapter2 by lazy { VarietyAdapter2().apply {addProxy(NewsProxy())} } private val intents by lazy { merge( flowOf(FeedsIntent.Init(1, 5)), loadMoreFlow(), reportFlow() ) } private fun loadMoreFlow() = callbackFlow { recyclerView.setOnLoadMoreListener { trySend(FeedsIntent.More(111L, 2)) } awaitClose { recyclerView.removeOnLoadMoreListener(null) } } private fun reportFlow() = callbackFlow { reportView.setOnClickListener { val news = newsAdapter.dataList[i] as? News news?.id?.let { trySend(FeedsIntent.Report(it)) } } awaitClose { reportView.setOnClickListener(null) } } override fun onCreate(savedInstanceState: Bundle?) { super.onCreate(savedInstanceState) setContentView(contentView) intents .onEach(newsViewModel::send) .launchIn(lifecycleScope) newsViewModel.newState .collectIn(this) { showNews(it) } } private fun showNews(state: NewsState) { state.apply { if (isLoading) showLoading() else dismissLoading() if (isLoadingMore) showLoadingMore() else dismissLoadingMore() if (reportToast.isNotEmpty()) Toast.makeText( this@StateFlowActivity, state.reportToast, Toast.LENGTH_SHORT ).show() if (errorMessage.isNotEmpty()) tv.text = state.errorMessage if (data.isNotEmpty()) newsAdapter2.dataList = state.data } }}
NewsViewModel.ktclass NewsViewModel(private val newsRepo: NewsRepo) : ViewModel() { private val _feedsIntent = MutableSharedFlow() val newState = _feedsIntent .toPartialChangeFlow() .scan(NewsState.initial) { oldState, partialChange -> partialChange.reduce(oldState) } .flowOn(Dispatchers.IO) .stateIn(viewModelScope, SharingStarted.Eagerly,NewsState.initial) fun send(intent: FeedsIntent) { viewModelScope.launch { _feedsIntent.emit(intent) } } private fun Flow.toPartialChangeFlow(): Flow = merge( filterIsInstance().flatMapConcat { it.toPartialChangeFlow() }, filterIsInstance().flatMapConcat { it.toPartialChangeFlow() }, filterIsInstance().flatMapConcat { it.toPartialChangeFlow() }, ) private fun FeedsIntent.More.toPartialChangeFlow() = newsRepo.remoteNewsFlow("", "10") .map { if (it.news.isEmpty()) More.Fail("no more news") else More.Success(it.news) } .onStart { emit(More.Loading) } .catch { emit(More.Fail("load more failed by xxx")) } private fun FeedsIntent.Init.toPartialChangeFlow() = flowOf( newsRepo.localNewsOneShotFlow, newsRepo.remoteNewsFlow(this.type.toString(), this.count.toString()) ) .flattenMerge() .transformWhile { emit(it.news) !it.abort } .map { news -> if (news.isEmpty()) Init.Fail("no more news") else Init.Success(news) } .onStart { emit(Init.Loading) } .catch { if (it is SSLHandshakeException) emit(Init.Fail("network error,show old news")) } private fun FeedsIntent.Report.toPartialChangeFlow() = newsRepo.reportNews(id) .map { if(it >= 0L) Report.Success(it) else Report.Fail} .catch { emit((Report.Fail)) }}
NewsState.ktdata class NewsState( val data: List = emptyList(), val isLoading: Boolean = false, val isLoadingMore: Boolean = false, val errorMessage: String = "", val reportToast: String = "",) { companion object { val initial = NewsState(isLoading = true) }}
FeedsPartialChange.ktsealed interface FeedsPartialChange { fun reduce(oldState: NewsState): NewsState}sealed class Init : FeedsPartialChange { override fun reduce(oldState: NewsState): NewsState = when (this) { Loading -> oldState.copy(isLoading = true) is Success -> oldState.copy( data = news, isLoading = false, isLoadingMore = false, errorMessage = "" ) is Fail -> oldState.copy( data = emptyList(), isLoading = false, isLoadingMore = false, errorMessage = error ) } object Loading : Init() data class Success(val news: List) : Init() data class Fail(val error: String) : Init()}sealed class More : FeedsPartialChange { override fun reduce(oldState: NewsState): NewsState = when (this) { Loading -> oldState.copy( isLoading = false, isLoadingMore = true, errorMessage = "" ) is Success -> oldState.copy( data = oldState.data + news, isLoading = false, isLoadingMore = false, errorMessage = "" ) is Fail -> oldState.copy( isLoadingMore = false, isLoading = false, errorMessage = error ) } object Loading : More() data class Success(val news: List) : More() data class Fail(val error: String) : More()}sealed class Report : FeedsPartialChange { override fun reduce(oldState: NewsState): NewsState = when (this) { is Success -> oldState.copy( data = oldState.data.filterNot { it.id == id }, reportToast = "举报成功" ) Fail -> oldState.copy(reportToast = "举报失败") } class Success(val id: Long) : Report() object Fail : Report()}
推荐阅读Kotlin 异步 | Flow 限流的应用场景及原理 Kotlin 异步 | Flow 应用场景及原理 如何把业务代码越写越复杂？ | MVP - MVVM - Clean Architecture 如何把业务代码越写越复杂？（二）| Flow 替换 LiveData 重构数据链路，更加 MVI Android 架构之 MVI | 响应式编程 + 单向数据流 + 唯一可信数据源 作者：唐子玄
